概述

背景

项目前期已具备三条可视化链路：Leaflet 承载的室内点云 2D 地图与室外卫星地图、Three.js 承载的 PCD 点云三维查看器、WebRTC 承载的无人机实时直播流。本期产品侧交付了一份倾斜摄影成果包——根目录 tileset.json，分块目录 BlockB/、BlockY/，内含数百个 .b3dm 瓦片文件——要求将其作为室外实景三维底图接入后台，与直播流位置、设备经纬度等业务数据同场景叠加。

该数据与既有 PCD 点云存在本质差异：点云为无地理参考的局部坐标扫描数据，而 b3dm 瓦片自带 ECEF 地理参考，消费方需要一个具备地球坐标框架的渲染引擎。经评估确定双引擎分工：Cesium 承接地理参考场景（实景三维、离线底图、经纬度业务），Three.js 保留局部坐标场景（点云、标注、画框），二者按路由隔离、互不挂载。本文记录格式解析、工程接入、Hook 封装、相机控制重写与全流程踩坑。

核心特性

特性分类	功能描述	工程价值
LOD 流式加载	屏幕空间误差（SSE）驱动瓦片由粗到细按需请求	数百 MB 模型首秒出图，显存可控
完全离线化	Ion token 置空、静态资源自托管、离线瓦片底图	内网部署零外网依赖
地理参考自适配	解析 root boundingVolume 判定 ECEF/局部坐标，局部坐标提供 reposition 贴地	交付数据换坐标系零改码
自定义相机控制器	原生 pointer 事件 + 固定轨道中心 + ENU 帧球面旋转	与点云组件鼠标习惯完全对齐
拾取 NaN 防御	全部拾取结果有限性校验，非法回退椭球面	杜绝 NaN 污染轨道中心导致的连片崩溃
配置化数据源	`config` Prop 注入 sourceUrl / imageryUrl / reposition	换模型、换底图零改动

整体架构

层级	模块	职责
静态资源层	`public/cesium`、`public/terra_b3dms`	Cesium 运行时资源（Workers/Assets/Widgets/ThirdParty）与 3D Tiles 数据集
数据加载层	`composables/cesium/useCesiumTileset.ts`	tileset 加载、SSE/缓存配置、视角适配、重定位
核心 Hook	`composables/cesium/useCesiumViewer.ts`	Viewer 生命周期、离线化配置、自定义相机控制、拾取与事件
公共组件	`components/CesiumSceneViewer.vue`	Props/Events/Expose 封装，加载遮罩与状态文案
业务页面	实景查看页 / 后续控制台实景页	config 组装、点击经纬度消费

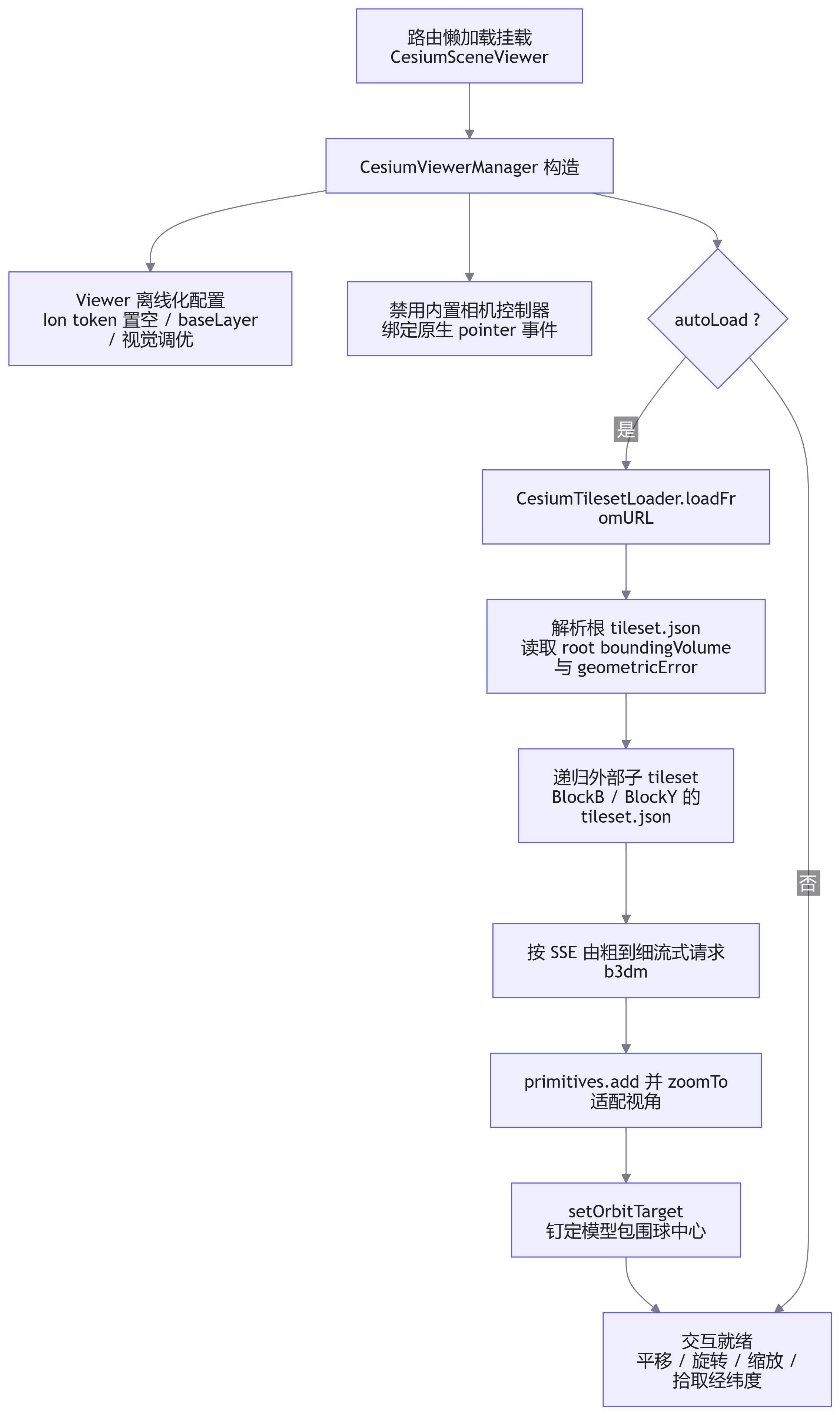

数据流总览：

数据流总览

格式解析：3D Tiles 与 b3dm

1. 瓦片树与地理参考判定

根 tileset.json 是整棵瓦片树的唯一入口，本数据集的实际内容如下（节选）：

json

{
  "asset": { "gltfUpAxis": "Z", "version": "0.0" },
  "geometricError": 1653.6392822265625,
  "root": {
    "boundingVolume": {
      "box": [
        -2315054.5, 5365012.0, 2548456.25, 499.625, 0, 0, 0, 429.25, 0, 0, 0,
        499.75
      ]
    },
    "geometricError": 1653.6392822265625,
    "refine": "REPLACE",
    "children": [
      {
        "boundingVolume": {
          "box": [-2315058.75, 5365129.0, 2548205.5 /* ... */]
        },
        "geometricError": 1095.471923828125,
        "refine": "REPLACE",
        "content": { "uri": "BlockY/tileset.json" }
      },
      {
        "boundingVolume": {
          "box": [-2315042.0, 5364897.0, 2548690.5 /* ... */]
        },
        "geometricError": 1094.0228271484375,
        "refine": "REPLACE",
        "content": { "uri": "BlockB/tileset.json" }
      }
    ]
  }
}

两个关键判读：

box 中心 (-2315054.5, 5365012.0, 2548456.25) 模长约 6371 km，为标准 ECEF 地心坐标，即模型自带地理参考。Cesium 会将其自动落位到对应经纬度（反算约东经 113.34°、北纬 23.70°，与页面点击拾取回显一致），无需任何重定位处理；
root 的 children 指向两个外部 tileset（BlockB/tileset.json、BlockY/tileset.json），分块内部再按 L13→L17 组织瓦片层级。加载链路必须保证这两级 json 可访问，缺任意一级都会表现为 JSON 解析异常。

txt

root (geometricError 1653.6, ECEF box)
├── BlockY/tileset.json (1095.5)
│     └── L13 → L14 → L15 → L16 → L17   b3dm 瓦片，误差逐级递减
└── BlockB/tileset.json (1094.0)
      └── L13 → L14 → L15 → L16 → L17

2. b3dm 二进制布局

b3dm（Batched 3D Model）是 3D Tiles 1.0 定义的瓦片内容格式之一，本质是"批次元信息 + 内嵌 glTF 二进制"的容器：

偏移（字节）	长度	字段	说明
0	4	magic	固定 `b3dm`
4	4	version	规范版本，当前为 1
8	4	byteLength	整瓦片字节数
12	4	featureTableJSONByteLength	批次长度、RTC_CENTER 等
16	4	featureTableBinaryByteLength	特征表二进制段
20	4	batchTableJSONByteLength	逐特征属性（单体化查询的基础）
24	4	batchTableBinaryByteLength	批次表二进制段
28	变长	glTF Binary（GLB）	三角网几何 + 内嵌纹理

由此可得两条工程结论：其一，b3dm 不可双击预览，需经 3D Tiles 运行时或抽取内嵌 GLB 后交由 glTF viewer；其二，瓦片内几何通常携带 RTC_CENTER（相对中心偏移），顶点以瓦片中心为原点存储以规避浮点精度问题，这也是渲染端无需关心 ECEF 大坐标的原因。

3. LOD 调度：屏幕空间误差

瓦片细化由屏幕空间误差（SSE）驱动，而非距离阈值：

SSE = (geometricError × screenHeight) / (2 × distance × tan(fovy / 2))

当某瓦片的 SSE 大于 maximumScreenSpaceError（默认 16）时请求其子瓦片替换渲染。这解释了两个现象：拉远模糊不是缺陷——模型占屏像素少，粗瓦片即满足误差要求；拉近自动变清晰——误差超限触发细化。质量与开销的调节旋钮集中在加载选项：

const tileset = await Cesium.Cesium3DTileset.fromUrl(url, {
  // 屏幕空间误差，默认 16；越小越精细，2~8 是实景浏览常用区间
  maximumScreenSpaceError: 4,
  // 瓦片缓存加大：拉远不丢细瓦片，拉回瞬间清晰
  cacheBytes: 1024 * 1024 * 1024,
  maximumCacheOverflowBytes: 2 * 1024 * 1024 * 1024,
})

需注意边界：SSE 调到 2 仍糊时，瓶颈在数据源粗层纹理分辨率（GSD），属生产侧问题，渲染端无解。

工程接入：vite 8 下的 Cesium 自托管

Cesium 的 Workers、Assets、Widgets、ThirdParty 为运行时按需请求的静态资源， bundler 不会自动处理，必须显式部署并声明基地址。项目最终采用 public 目录真实拷贝（而非符号链接或拷贝插件），原因见踩坑记录：

cmd

cd <项目根目录>
xcopy node_modules\cesium\Build\Cesium\Workers    public\cesium\Workers    /E /I /Y
xcopy node_modules\cesium\Build\Cesium\Assets     public\cesium\Assets     /E /I /Y
xcopy node_modules\cesium\Build\Cesium\Widgets    public\cesium\Widgets    /E /I /Y
xcopy node_modules\cesium\Build\Cesium\ThirdParty public\cesium\ThirdParty /E /I /Y

基地址必须在首次 Workers 请求前生效：

import * as Cesium from 'cesium'
import 'cesium/Build/Cesium/Widgets/widgets.css'
;(window as any).CESIUM_BASE_URL = (window as any).CESIUM_BASE_URL || '/cesium'

离线化三件事：Ion token 置空杜绝隐式外网请求；无底图需求时 baseLayer: false，有离线瓦片服务时以 UrlTemplateImageryProvider 接入；关闭全部在线 widget（geocoder、terrain picker 等）。

Cesium.Ion.defaultAccessToken = ''

const baseLayer = options.imageryUrl
  ? new Cesium.ImageryLayer(
      new Cesium.UrlTemplateImageryProvider({
        url: options.imageryUrl,
        maximumLevel: 18,
      }),
    )
  : false

离线瓦片服务跨域时不在前端直连 IP，dev 走 vite 代理、生产走 nginx 同源：

// vite.config.ts
server: {
  proxy: {
    '/api': { target: 'http://192.168.118.190:8080', changeOrigin: true },
  },
}

包体治理上，承载 Cesium 的路由保持懒加载，cesium 进入独立异步 chunk，点云页面首屏不受影响。

核心 Hook 实现原理

职责划分

CesiumViewerManager 只管 Viewer 与交互，CesiumTilesetLoader 只管加载与重定位，与点云模块 PointCloudRenderer / PointCloudLoader 的切分方式一致，组件壳不写引擎逻辑。

三套坐标系

坐标系	作用	转换入口
ECEF 地心系	瓦片包围盒、模型落位	数据自带，渲染端不直接操作
大地坐标（lon/lat/height）	点击回显、业务对接、reposition	`Cartographic.fromCartesian` / `Cartesian3.fromDegrees`
目标点局部 ENU 系	相机轨道旋转的球面参数空间	`Transforms.eastNorthUpToFixedFrame`

点击拾取链路为：屏幕坐标 → scene.pickPosition（模型表面）→ 未命中回退 camera.pickEllipsoid（椭球面）→ Cartographic 转度抛出。

内置相机控制器的三个缺陷

交互需求为左键平移、右键绕固定中心旋转、中键与滚轮缩放，与点云组件 OrbitControls 习惯对齐。内置 ScreenSpaceCameraController 无法满足：

缺陷	表现
`translate` 仅 2D 模式生效	3D 下配置 `translateEventTypes` 后左键无任何响应
rotate 枢轴为按下时临时拾取点	拾空落至椭球面，枢轴漂移，视角"乱飞"
rotate 与 tilt 分置	清空 tilt 后右键仅水平转向，观感近似平移

结论：enableInputs = false 整体禁用，交互改为原生 pointer 事件自写，参数形状完全可控。

轨道旋转：ENU 帧球面参数化

旋转不直接操作四元数，而是把相机偏移转入轨道中心的 ENU 局部系，以 heading/pitch 两个球面角参数化，重算后转回世界系。up 向量恒取 ENU 上方向，从数学上排除翻滚与万向退化：

/** 右键旋转：绕固定轨道中心转，up 恒为目标点 ENU 上方向，不翻滚不飞 */
private applyOrbit(dx: number, dy: number) {
  const target = this.orbitTarget
  if (!target || !CesiumViewerManager.isValid(target)) return
  const camera = this.viewer.camera
  const s = (2 * Math.PI) / (this.viewer.scene.canvas.clientHeight || 1)

  // 当前相机偏移转到目标点局部 ENU 系
  const enu = Cesium.Transforms.eastNorthUpToFixedFrame(target)
  const inv = Cesium.Matrix4.inverseTransformation(enu, new Cesium.Matrix4())
  const offset = Cesium.Cartesian3.subtract(camera.position, target, new Cesium.Cartesian3())
  const local = Cesium.Matrix4.multiplyByPointAsVector(inv, offset, new Cesium.Cartesian3())

  const radius = Cesium.Cartesian3.magnitude(local)
  if (!Number.isFinite(radius) || radius <= 0) return
  let heading = Math.atan2(local.x, local.y)
  let pitch = Math.asin(Cesium.Math.clamp(local.z / radius, -1, 1))

  // 与 three OrbitControls 同方向：拖右场景右转、拖下视角抬高
  heading -= dx * s
  pitch = Cesium.Math.clamp(pitch + dy * s, -1.45, 1.45)

  const cosP = Math.cos(pitch)
  local.x = radius * cosP * Math.sin(heading)
  local.y = radius * cosP * Math.cos(heading)
  local.z = radius * Math.sin(pitch)

  const worldOffset = Cesium.Matrix4.multiplyByPointAsVector(enu, local, new Cesium.Cartesian3())
  const destination = Cesium.Cartesian3.add(target, worldOffset, new Cesium.Cartesian3())
  if (!CesiumViewerManager.isValid(destination)) return
  const up = Cesium.Matrix4.multiplyByPointAsVector(enu, new Cesium.Cartesian3(0, 0, 1), new Cesium.Cartesian3())
  const direction = Cesium.Cartesian3.normalize(
    Cesium.Cartesian3.subtract(target, destination, new Cesium.Cartesian3()),
    new Cesium.Cartesian3(),
  )
  camera.setView({ destination, orientation: { direction, up } })
}

轨道中心在 tileset 加载完成后由组件钉定为模型包围球中心（setOrbitTarget(tileset.boundingSphere.center)），右键拖拽期间恒定不变，旋转手感与 OrbitControls 等价。

平移：像素世界尺寸换算

平移跟手感取决于"每屏幕像素对应多少世界尺寸"，按下时按相机到命中点距离一次性换算：

pixelScale = (2 × d × tan(fovy / 2)) / clientHeight

const right = camera.right.clone()
const up = camera.up.clone()
camera.moveRight(-dx * this.panPixelScale)
camera.moveUp(dy * this.panPixelScale)
// 轨道中心同步平移，保证后续旋转仍绕视觉中心
Cesium.Cartesian3.add(this.orbitTarget, delta, this.orbitTarget)

拾取 NaN 防御

scene.pickPosition 在拾取天空或模型轮廓外时可能返回含 NaN 的坐标（Cesium 已知行为）。NaN 一旦进入轨道中心，后续每帧 eastNorthUpToFixedFrame 都会抛出 DeveloperError: origin has a NaN component，并连带全部交互失效。防御策略为统一校验、非法回退：

/** 坐标合法性校验：pickPosition 拾取天空时可能返回 NaN，必须拦截 */
private static isValid(v: Cesium.Cartesian3 | null | undefined): v is Cesium.Cartesian3 {
  return !!v && Number.isFinite(v.x) && Number.isFinite(v.y) && Number.isFinite(v.z)
}

private pickWorld(clientX: number, clientY: number): Cesium.Cartesian3 | null {
  const scene = this.viewer.scene
  const rect = (scene.canvas as HTMLCanvasElement).getBoundingClientRect()
  const winPos = new Cesium.Cartesian2(clientX - rect.left, clientY - rect.top)
  if (scene.pickPositionSupported) {
    const picked = scene.pickPosition(winPos)
    if (CesiumViewerManager.isValid(picked)) return picked
  }
  const onEllipsoid = this.viewer.camera.pickEllipsoid(winPos, Cesium.Ellipsoid.WGS84)
  return CesiumViewerManager.isValid(onEllipsoid) ? onEllipsoid : null
}

指针事件状态机

交互以原生 pointer 事件驱动，空移早退、拖拽与点击以 5px 阈值区分，平移结束后抑制一次 click 以免误抛坐标：

Cesium室外实景模型渲染设计与实践-指针事件状态机

公共组件 API 参考

Props

参数	说明	类型	默认值
`config.sourceUrl`	tileset.json 地址	`string`	`'/terra_b3dms/tileset.json'`
`config.autoLoad`	mounted 后自动加载	`boolean`	`true`
`config.imageryUrl`	离线影像瓦片模板	`string`	-（不加载底图）
`config.reposition`	局部坐标模型贴地经纬度	`{ longitude, latitude, height? }`	-（ECEF 数据无需）

Events

事件名	说明	回调参数
`scene-click`	左键单击场景（拖拽后不触发）	`{ longitude, latitude, height }`

Expose

方法	说明
`loadTileset(url?)`	手动加载/重载 tileset

使用实例

vue

<template>
  <div class="h-full w-full">
    <CesiumSceneViewer :config="cesiumConfig" @scene-click="onSceneClick" />
  </div>
</template>

<script setup lang="ts">
import CesiumSceneViewer from '@/components/CesiumSceneViewer.vue'

const cesiumConfig = {
  sourceUrl: '/terra_b3dms/tileset.json',
  // 复用现有离线瓦片服务做底图；没有就去掉这行（纯模型查看）
  imageryUrl: '/api/profile/map/tiles/{z}/{x}/{y}/tile.png',
  // 若模型是局部坐标且产品给了部署经纬度，再打开：
  // reposition: { longitude: 113.34, latitude: 23.7, height: 0 },
}

const onSceneClick = (p: {
  longitude: number
  latitude: number
  height: number
}) => {
  console.log('点击经纬度:', p)
}
</script>

组件内部在加载完成后执行一次 manager.setOrbitTarget(currentTileset.boundingSphere.center)，将旋转枢轴钉定到模型中心，这是"绕固定视角旋转"的前提。

重定位：局部坐标数据的贴地约定

并非所有交付数据都带地理参考。判定方法为检查 root 的 boundingVolume：region 或百万量级 box 中心为地理参考，小数值 box 为局部/工程坐标。后者需以模型矩阵将局部原点贴到指定经纬度：

static reposition(
  tileset: Cesium.Cesium3DTileset,
  longitude: number,
  latitude: number,
  height = 0,
): void {
  const position = Cesium.Cartesian3.fromDegrees(longitude, latitude, height)
  const modelMatrix = Cesium.Transforms.headingPitchRollToFixedFrame(
    position,
    new Cesium.HeadingPitchRoll(0, 0, 0),
    Cesium.Ellipsoid.WGS84,
    Cesium.Transforms.localFrameToFixedFrameGenerator('east', 'north'),
  )
  tileset.modelMatrix = modelMatrix
}

该约定要求数据生产方随包交付坐标系说明与部署经纬度，否则前端无从配准——已写入与算法侧的协同约定。

边界场景与踩坑记录

问题	原因	处理
网络面板 b3dm 仅 127 B 且 304，模型黑屏	静态目录缺失，vite SPA fallback 返回 index.html 并被浏览器缓存	补全目录后勾选禁用缓存强刷
控制台 `Unexpected token '<', "<!DOCTYPE"`	tileset.json 请求落空回退为 HTML	地址栏直连 URL 验证返回内容
`Workers/*.js` 报 MIME `text/html`	`/cesium` 未部署，模块脚本拿到 index.html	xcopy 四目录至 `public/cesium`
直连 Workers js 白屏 + `Vue Router warn: No match`	SPA fallback 指纹：缺失路径被当作路由匹配	以此现象快速定位静态资源缺失
xcopy 报"找不到文件"、复制 0 个	在 `public` 目录内执行，相对源路径错位	回到项目根目录执行
`mklink /D` 后目录仍不存在	Windows 符号链接需权限，失败静默	放弃符号链接，改真实拷贝
离线瓦片 CORS 拦截 + Level 19 全 404	跨域无 ACAO 头；服务最大层级不足	vite 代理同源；`maximumLevel` 设为服务实际最大层
左键拖拽无反应	内置 translate 仅 2D 模式生效	自写屏幕面平移
右键旋转视角乱飞	内置 rotate 枢轴为按下时临时拾取点，拾空落椭球面	禁用内置控制器，固定轨道中心自写旋转
右键只能水平转、观感似平移	tilt 事件被清空，俯仰轴失效	rotate 与 tilt 同挂右键（最终由自写控制器统一）
`DeveloperError: origin has a NaN component` 连片	pickPosition 拾空返回 NaN，污染轨道中心	全量拾取结果有限性校验，非法回退椭球面
`Cannot read properties of undefined (reading 'x')`	ScreenSpaceEventHandler 各事件 movement 形状不一	改原生 pointer 事件，空移早退
拉远模糊、拉近才清晰	SSE 驱动 LOD，粗瓦片满足误差要求	SSE 调至 2~8，扩大 cacheBytes，resolutionScale 取设备像素比

双引擎共存约定

维度	Cesium	Three.js
数据	b3dm / 3D Tiles（地理参考）	PCD（局部坐标）
场景	室外实景、离线底图、经纬度业务叠加	室内点云、标注、画框
坐标消费	ECEF ↔ 大地坐标 ↔ 局部 ENU	图框系 / 机巢相对系 / ENU 系
交互	自写 pointer 控制器	OrbitControls（左平移/中缩放/右旋转）

约束两条：承载 Cesium 的路由必须懒加载以保证 chunk 隔离；同一页面不双引擎同挂，避免显存双份开销。若后续出现"点云叠加实景"需求，正路是服务端将 PCD 转为 pnts 格式 3D Tiles 统一进 Cesium，而非搬运渲染代码。

以下章节直接插入「双引擎共存约定」与「总结与展望」之间即可，正文其余部分不动。代码为全文踩坑修复后的最终版本，与正文描述一一对应。

完整代码汇总

// vite.config.ts：离线瓦片服务跨域代理
server: {
  proxy: {
    '/api': { target: 'http://192.168.118.190:8080', changeOrigin: true },
  },
}

import * as Cesium from 'cesium'
import 'cesium/Build/Cesium/Widgets/widgets.css'

// Cesium 静态资源基地址，必须在首次请求 Workers 前设置
;(window as any).CESIUM_BASE_URL = (window as any).CESIUM_BASE_URL || '/cesium'

export interface CesiumSceneConfig {
  /** tileset.json 地址 */
  sourceUrl?: string
  /** mounted 后自动加载 */
  autoLoad?: boolean
  /** 离线影像瓦片模板，如 '/offline-tiles/{z}/{x}/{y}.png' */
  imageryUrl?: string
  /** 模型重定位（仅局部坐标 tileset 需要） */
  reposition?: { longitude: number; latitude: number; height?: number }
}

export interface CesiumSceneEvents {
  /** 左键点击场景（经纬度/高程） */
  onSceneClick?: (position: {
    longitude: number
    latitude: number
    height: number
  }) => void
}

export interface CesiumViewerOptions {
  imageryUrl?: string
}

/**
 * Cesium 视图管理器 - 负责 viewer 创建、离线化配置、自定义相机控制、事件绑定、生命周期管理
 * 职责单一：只管 viewer，不处理 tileset 加载（见 CesiumTilesetLoader）
 * 鼠标习惯与点云组件对齐：左键平移 / 中键+滚轮缩放 / 右键绕固定中心旋转
 */
export class CesiumViewerManager {
  private viewer: Cesium.Viewer
  private events: CesiumSceneEvents

  /** 轨道中心（右键旋转的固定枢轴） */
  private orbitTarget: Cesium.Cartesian3 | null = null
  /** 左键平移进行中 */
  private panActive = false
  /** 右键旋转进行中 */
  private orbitActive = false
  /** 中键缩放进行中 */
  private middleActive = false
  /** 上一次指针位置 */
  private lastPos = { x: 0, y: 0 }
  /** 本次按下累计位移（区分点击与拖拽） */
  private moved = 0
  /** 拖拽起始处每屏幕像素对应的世界尺寸（决定平移跟手感） */
  private panPixelScale = 0

  constructor(
    container: HTMLElement,
    options: CesiumViewerOptions = {},
    events: CesiumSceneEvents = {},
  ) {
    if (!container) throw new Error('container 不能为空')
    this.events = events

    // 不依赖 Cesium ion 在线服务，保证内网/离线可用
    Cesium.Ion.defaultAccessToken = ''

    // 离线影像：复用现有离线瓦片服务；未提供时不加载底图，避免 ion 请求
    const baseLayer = options.imageryUrl
      ? new Cesium.ImageryLayer(
          new Cesium.UrlTemplateImageryProvider({
            url: options.imageryUrl,
            maximumLevel: 18,
          }),
        )
      : false

    this.viewer = new Cesium.Viewer(container, {
      baseLayer,
      baseLayerPicker: false,
      geocoder: false,
      homeButton: false,
      sceneModePicker: false,
      navigationHelpButton: false,
      animation: false,
      timeline: false,
      fullscreenButton: false,
      infoBox: false,
      selectionIndicator: false,
    })

    // 视觉调优：与点云组件一致的深色风格
    const scene = this.viewer.scene
    scene.skyBox!.show = false
    scene.sun!.show = false
    scene.moon!.show = false
    scene.backgroundColor = Cesium.Color.fromCssColorString('#0d1117')
    scene.pickPositionEnabled = true // 允许拾取 3D Tiles 模型表面坐标
    scene.resolutionScale = Math.min(window.devicePixelRatio || 1, 2)

    // 完全禁用内置相机控制器（其旋转枢轴漂移、3D 下无平移，全部自写）
    scene.screenSpaceCameraController.enableInputs = false

    // ============ 原生指针事件（与点云组件同一套路，参数形状可控） ============
    const canvas = scene.canvas as HTMLCanvasElement
    canvas.addEventListener('pointerdown', this.onPointerDown)
    canvas.addEventListener('click', this.onClick)
    canvas.addEventListener('wheel', this.onWheel, { passive: false })
    window.addEventListener('pointermove', this.onPointerMove)
    window.addEventListener('pointerup', this.onPointerUp)
  }

  /** 设置轨道中心（tileset 加载完成后用 boundingSphere.center 调用） */
  setOrbitTarget(cartesian: Cesium.Cartesian3): void {
    if (CesiumViewerManager.isValid(cartesian))
      this.orbitTarget = cartesian.clone()
  }

  // ================= 指针事件 =================

  private onPointerDown = (event: PointerEvent) => {
    this.lastPos = { x: event.clientX, y: event.clientY }
    this.moved = 0

    if (event.button === 0) {
      // 左键：平移。按下时按"相机到命中点距离"计算像素世界尺寸，保证跟手
      this.panActive = true
      const world = this.pickWorld(event.clientX, event.clientY)
      const d = world
        ? Cesium.Cartesian3.distance(this.viewer.camera.position, world)
        : 1000
      const fovy =
        (this.viewer.camera.frustum as Cesium.PerspectiveFrustum).fovy ??
        Cesium.Math.toRadians(60)
      const canvas = this.viewer.scene.canvas
      this.panPixelScale =
        (2 * d * Math.tan(fovy / 2)) / (canvas.clientHeight || 1)
    } else if (event.button === 2) {
      // 右键：绕固定中心旋转；中心未设置时用按下点兜底（校验 NaN）
      if (!this.orbitTarget) {
        const world = this.pickWorld(event.clientX, event.clientY)
        if (world) this.orbitTarget = world
      }
      this.orbitActive = CesiumViewerManager.isValid(this.orbitTarget)
    } else if (event.button === 1) {
      // 中键：缩放，阻止浏览器自动滚动
      event.preventDefault()
      this.middleActive = true
    }
  }

  private onPointerMove = (event: PointerEvent) => {
    if (!this.panActive && !this.orbitActive && !this.middleActive) return
    const dx = event.clientX - this.lastPos.x
    const dy = event.clientY - this.lastPos.y
    this.lastPos = { x: event.clientX, y: event.clientY }
    this.moved += Math.abs(dx) + Math.abs(dy)

    if (this.panActive) this.applyPan(dx, dy)
    else if (this.orbitActive) this.applyOrbit(dx, dy)
    else if (this.middleActive) this.dolly(1 + dy * 0.005)
  }

  private onPointerUp = (event: PointerEvent) => {
    if (event.button === 0) this.panActive = false
    else if (event.button === 2) this.orbitActive = false
    else if (event.button === 1) this.middleActive = false
  }

  /** 左键单击（未拖拽）：拾取经纬度抛出 */
  private onClick = (event: MouseEvent) => {
    if (this.moved > 5) return
    if (!this.events.onSceneClick) return
    const position = this.pickCartographic(event.clientX, event.clientY)
    if (position) this.events.onSceneClick(position)
  }

  /** 滚轮：朝轨道中心推进/拉远 */
  private onWheel = (event: WheelEvent) => {
    event.preventDefault()
    if (!this.orbitTarget) {
      const world = this.pickWorld(event.clientX, event.clientY)
      if (world) this.orbitTarget = world
    }
    this.dolly(Math.exp(event.deltaY * 0.001))
  }

  // ================= 相机控制 =================

  /** 左键平移：相机与轨道中心同步移动，"抓住场景"手感 */
  private applyPan(dx: number, dy: number) {
    const camera = this.viewer.camera
    const right = camera.right.clone()
    const up = camera.up.clone()
    camera.moveRight(-dx * this.panPixelScale)
    camera.moveUp(dy * this.panPixelScale)
    if (this.orbitTarget && CesiumViewerManager.isValid(this.orbitTarget)) {
      const delta = new Cesium.Cartesian3()
      Cesium.Cartesian3.multiplyByScalar(right, -dx * this.panPixelScale, delta)
      const tmp = new Cesium.Cartesian3()
      Cesium.Cartesian3.multiplyByScalar(up, dy * this.panPixelScale, tmp)
      Cesium.Cartesian3.add(delta, tmp, delta)
      Cesium.Cartesian3.add(this.orbitTarget, delta, this.orbitTarget)
    }
  }

  /** 右键旋转：绕固定轨道中心转，up 恒为目标点 ENU 上方向，不翻滚不飞 */
  private applyOrbit(dx: number, dy: number) {
    const target = this.orbitTarget
    if (!target || !CesiumViewerManager.isValid(target)) return
    const camera = this.viewer.camera
    const s = (2 * Math.PI) / (this.viewer.scene.canvas.clientHeight || 1)

    // 当前相机偏移转到目标点局部 ENU 系
    const enu = Cesium.Transforms.eastNorthUpToFixedFrame(target)
    const inv = Cesium.Matrix4.inverseTransformation(enu, new Cesium.Matrix4())
    const offset = Cesium.Cartesian3.subtract(
      camera.position,
      target,
      new Cesium.Cartesian3(),
    )
    const local = Cesium.Matrix4.multiplyByPointAsVector(
      inv,
      offset,
      new Cesium.Cartesian3(),
    )

    const radius = Cesium.Cartesian3.magnitude(local)
    if (!Number.isFinite(radius) || radius <= 0) return
    let heading = Math.atan2(local.x, local.y)
    let pitch = Math.asin(Cesium.Math.clamp(local.z / radius, -1, 1))

    // 与 three OrbitControls 同方向：拖右场景右转、拖下视角抬高
    heading -= dx * s
    pitch = Cesium.Math.clamp(pitch + dy * s, -1.45, 1.45)

    const cosP = Math.cos(pitch)
    local.x = radius * cosP * Math.sin(heading)
    local.y = radius * cosP * Math.cos(heading)
    local.z = radius * Math.sin(pitch)

    const worldOffset = Cesium.Matrix4.multiplyByPointAsVector(
      enu,
      local,
      new Cesium.Cartesian3(),
    )
    const destination = Cesium.Cartesian3.add(
      target,
      worldOffset,
      new Cesium.Cartesian3(),
    )
    if (!CesiumViewerManager.isValid(destination)) return
    const up = Cesium.Matrix4.multiplyByPointAsVector(
      enu,
      new Cesium.Cartesian3(0, 0, 1),
      new Cesium.Cartesian3(),
    )
    const direction = Cesium.Cartesian3.normalize(
      Cesium.Cartesian3.subtract(target, destination, new Cesium.Cartesian3()),
      new Cesium.Cartesian3(),
    )
    camera.setView({ destination, orientation: { direction, up } })
  }

  /** 缩放：沿视线向轨道中心推进/拉远 */
  private dolly(factor: number) {
    const target = this.orbitTarget
    if (!target || !CesiumViewerManager.isValid(target)) return
    const camera = this.viewer.camera
    const offset = Cesium.Cartesian3.subtract(
      camera.position,
      target,
      new Cesium.Cartesian3(),
    )
    const radius = Cesium.Cartesian3.magnitude(offset)
    if (!Number.isFinite(radius) || radius <= 0) return
    const newRadius = Cesium.Math.clamp(radius * factor, 2, 20000)
    Cesium.Cartesian3.multiplyByScalar(
      Cesium.Cartesian3.normalize(offset, offset),
      newRadius,
      offset,
    )
    const destination = Cesium.Cartesian3.add(
      target,
      offset,
      new Cesium.Cartesian3(),
    )
    if (!CesiumViewerManager.isValid(destination)) return
    camera.setView({
      destination,
      orientation: { direction: camera.direction, up: camera.up },
    })
  }

  // ================= 拾取 =================

  /** 坐标合法性校验：pickPosition 拾取天空时可能返回 NaN，必须拦截 */
  private static isValid(
    v: Cesium.Cartesian3 | null | undefined,
  ): v is Cesium.Cartesian3 {
    return (
      !!v &&
      Number.isFinite(v.x) &&
      Number.isFinite(v.y) &&
      Number.isFinite(v.z)
    )
  }

  /** 客户端坐标转窗口坐标后拾取模型表面，未命中/非法回退椭球面 */
  private pickWorld(
    clientX: number,
    clientY: number,
  ): Cesium.Cartesian3 | null {
    const scene = this.viewer.scene
    const rect = (scene.canvas as HTMLCanvasElement).getBoundingClientRect()
    const winPos = new Cesium.Cartesian2(
      clientX - rect.left,
      clientY - rect.top,
    )
    if (scene.pickPositionSupported) {
      const picked = scene.pickPosition(winPos)
      if (CesiumViewerManager.isValid(picked)) return picked
    }
    const onEllipsoid = this.viewer.camera.pickEllipsoid(
      winPos,
      Cesium.Ellipsoid.WGS84,
    )
    return CesiumViewerManager.isValid(onEllipsoid) ? onEllipsoid : null
  }

  /** 拾取结果转经纬度 */
  private pickCartographic(clientX: number, clientY: number) {
    const cartesian = this.pickWorld(clientX, clientY)
    if (!cartesian) return null
    const carto = Cesium.Cartographic.fromCartesian(cartesian)
    return {
      longitude: Cesium.Math.toDegrees(carto.longitude),
      latitude: Cesium.Math.toDegrees(carto.latitude),
      height: carto.height,
    }
  }

  getViewer(): Cesium.Viewer {
    return this.viewer
  }

  getScene(): Cesium.Scene {
    return this.viewer.scene
  }

  getCamera(): Cesium.Camera {
    return this.viewer.camera
  }

  /** 销毁 */
  dispose(): void {
    const canvas = this.viewer?.scene?.canvas as HTMLCanvasElement | undefined
    if (canvas) {
      canvas.removeEventListener('pointerdown', this.onPointerDown)
      canvas.removeEventListener('click', this.onClick)
      canvas.removeEventListener('wheel', this.onWheel)
    }
    window.removeEventListener('pointermove', this.onPointerMove)
    window.removeEventListener('pointerup', this.onPointerUp)
    if (this.viewer && !this.viewer.isDestroyed()) this.viewer.destroy()
  }
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
296
297
298
299
300
301
302
303
304
305
306
307
308
309
310
311
312
313
314
315
316
317
318
319
320
321
322
323
324
325
326
327
328
329
330
331
332
333
334
335
336
337
338
339
340
341
342
343
344
345
346
347
348
349
350
351
352
353
354
355
356
357
358
359
360
361
362
363
364
365

import * as Cesium from 'cesium'

/**
 * Cesium 3D Tiles 加载器 - 负责 tileset 加载、视角适配、重定位
 * 职责单一：只处理加载，不管理 viewer（见 CesiumViewerManager）
 */
export class CesiumTilesetLoader {
  /**
   * 从 URL 加载 3D Tiles（b3dm 实景模型）并适配视角
   * @param viewer Cesium viewer 实例
   * @param url tileset.json 地址
   */
  static async loadFromURL(
    viewer: Cesium.Viewer,
    url: string,
  ): Promise<Cesium.Cesium3DTileset> {
    const tileset = await Cesium.Cesium3DTileset.fromUrl(url, {
      // 屏幕空间误差，默认 16；越小越精细，2~8 是实景浏览常用区间
      maximumScreenSpaceError: 4,
      // 瓦片缓存加大：拉远不丢细瓦片，拉回瞬间清晰
      cacheBytes: 1024 * 1024 * 1024,
      maximumCacheOverflowBytes: 2 * 1024 * 1024 * 1024,
    })
    viewer.scene.primitives.add(tileset)
    // 视角对准模型
    await viewer.zoomTo(tileset)
    return tileset
  }

  /**
   * 重定位：把局部坐标 tileset 的原点贴到指定经纬度
   * 若 tileset 自带地理坐标（boundingVolume 为 region）则无需调用
   */
  static reposition(
    tileset: Cesium.Cesium3DTileset,
    longitude: number,
    latitude: number,
    height = 0,
  ): void {
    const position = Cesium.Cartesian3.fromDegrees(longitude, latitude, height)
    const modelMatrix = Cesium.Transforms.headingPitchRollToFixedFrame(
      position,
      new Cesium.HeadingPitchRoll(0, 0, 0),
      Cesium.Ellipsoid.WGS84,
      Cesium.Transforms.localFrameToFixedFrameGenerator('east', 'north'),
    )
    tileset.modelMatrix = modelMatrix
  }

  /** 从场景移除 tileset */
  static remove(viewer: Cesium.Viewer, tileset: Cesium.Cesium3DTileset): void {
    viewer.scene.primitives.remove(tileset)
  }
}

vue

<script setup lang="ts">
import { ElMessage } from 'element-plus'
import {
  CesiumViewerManager,
  type CesiumSceneConfig,
} from '@/composables/cesium/useCesiumViewer'
import { CesiumTilesetLoader } from '@/composables/cesium/useCesiumTileset'

const props = withDefaults(
  defineProps<{
    /** Cesium 场景配置 */
    config?: Partial<CesiumSceneConfig>
  }>(),
  {
    config: () => ({
      sourceUrl: '/terra_b3dms/tileset.json',
      autoLoad: true,
    }),
  },
)

const emit = defineEmits<{
  /** 左键点击场景（经纬度/高程） */
  'scene-click': [
    position: { longitude: number; latitude: number; height: number },
  ]
}>()

/** 渲染容器 DOM */
const containerRef = ref<HTMLDivElement>()
/** 加载遮罩开关 */
const loading = ref(false)
/** 加载阶段提示文案 */
const loadingStatus = ref('准备加载...')
/** 加载中标志，防止重复触发 */
const isLoading = ref(false)
/** 点击坐标（右上角显示） */
const clickPosition = ref<{
  longitude: number
  latitude: number
  height: number
} | null>(null)

/** 视图管理器实例 */
let manager: CesiumViewerManager | null = null
/** 当前 tileset 实例 */
let currentTileset: any = null

/** 合并后的最终配置（props.config 优先） */
const config: CesiumSceneConfig = {
  sourceUrl: '/terra_b3dms/tileset.json',
  autoLoad: true,
  ...props.config,
}

/**
 * 更新加载提示文案并等待一帧，确保 UI 刷新
 * @param status 提示文案
 */
const updateStatus = (status: string) => {
  loadingStatus.value = status
  return new Promise<void>((resolve) => {
    setTimeout(() => {
      requestAnimationFrame(() => resolve())
    }, 16)
  })
}

/** 加载 tileset */
const loadTileset = async (url?: string) => {
  if (!manager || isLoading.value) return
  isLoading.value = true
  loading.value = true

  try {
    await updateStatus('正在加载实景模型...')
    const sourceUrl = url || config.sourceUrl
    if (!sourceUrl) throw new Error('未配置 sourceUrl')

    currentTileset = await CesiumTilesetLoader.loadFromURL(
      manager.getViewer(),
      sourceUrl,
    )
    // 右键旋转固定绕模型中心，不再漂移
    manager.setOrbitTarget(currentTileset.boundingSphere.center)

    // 局部坐标 tileset 才需要重定位贴到经纬度
    if (config.reposition) {
      CesiumTilesetLoader.reposition(
        currentTileset,
        config.reposition.longitude,
        config.reposition.latitude,
        config.reposition.height,
      )
    }

    await updateStatus('加载完成！')
    ElMessage.success('实景模型加载成功')
    setTimeout(() => {
      loading.value = false
    }, 500)
  } catch (error) {
    console.error('加载失败:', error)
    loadingStatus.value = '加载失败'
    ElMessage.error('实景模型加载失败')
    setTimeout(() => {
      loading.value = false
    }, 1000)
  } finally {
    isLoading.value = false
  }
}

/** 初始化视图管理器及事件绑定 */
const init = () => {
  if (!containerRef.value) return
  manager = new CesiumViewerManager(
    containerRef.value,
    { imageryUrl: config.imageryUrl },
    {
      onSceneClick: (p) => {
        clickPosition.value = p
        emit('scene-click', p)
      },
    },
  )
  if (config.autoLoad) loadTileset()
}

onMounted(() => init())
onUnmounted(() => {
  if (manager && currentTileset) {
    CesiumTilesetLoader.remove(manager.getViewer(), currentTileset)
    currentTileset = null
  }
  manager?.dispose()
})

defineExpose({ loadTileset })
</script>

<template>
  <div class="w-full h-full relative">
    <div ref="containerRef" class="w-full h-full" @contextmenu.prevent></div>
    <!-- 加载遮罩 -->
    <div
      v-if="loading"
      class="absolute top-1/2 left-1/2 -translate-x-1/2 -translate-y-1/2 bg-black/80 text-white px-8 py-6 rounded-xl shadow-2xl backdrop-blur-sm z-50"
    >
      <div class="text-center space-y-3">
        <div class="text-lg font-semibold">{{ loadingStatus }}</div>
      </div>
    </div>
    <!-- 点击坐标显示 -->
    <div
      v-if="clickPosition"
      class="absolute top-4 right-4 bg-black/70 text-white px-3 py-1.5 rounded text-sm pointer-events-none z-40"
    >
      {{ clickPosition.longitude.toFixed(6) }},
      {{ clickPosition.latitude.toFixed(6) }}
    </div>
  </div>
</template>

vue

<template>
  <div class="h-full w-full">
    <CesiumSceneViewer :config="cesiumConfig" @scene-click="onSceneClick" />
  </div>
</template>

<script setup lang="ts">
import CesiumSceneViewer from '@/components/map/CesiumSceneViewer.vue'

const cesiumConfig = {
  sourceUrl: '/terra_b3dms/tileset.json',
  // 复用现有离线瓦片服务做底图；没有就去掉这行（纯模型查看）
  imageryUrl: '/api/profile/map/tiles/{z}/{x}/{y}/tile.png',
  // 若模型是局部坐标且产品给了部署经纬度，再打开：
  // reposition: { longitude: 113.34, latitude: 23.7, height: 0 },
}

const onSceneClick = (p: {
  longitude: number
  latitude: number
  height: number
}) => {
  console.log('点击经纬度:', p)
}
</script>

四点使用说明：

useCesiumViewer.ts 顶部的 CESIUM_BASE_URL 赋值必须先于任何 Viewer 创建执行，模块级语句即可满足
setOrbitTarget 必须在 loadFromURL 返回后调用，此前 boundingSphere 尚未就绪
承载页面路由保持懒加载，保证 cesium 进入独立 chunk
maximumLevel 需按离线瓦片服务实际最大层级调整，超出即刷 404。

总结与展望

模块以"一份 tileset.json + 数百个 b3dm"落地了室外实景三维：格式层认清瓦片树与 SSE 调度，工程层解决 vite 8 自托管与全离线化，交互层以自写控制器补齐 Cesium 与既有操作习惯的鸿沟，防御层以拾取校验堵住 NaN 污染。三层封装（加载 / Hook / 组件）使业务页接入成本收敛为一个 config 对象。

后续可扩展方向：

点云融合：PCD 服务端转 pnts，实景与点云同场景配准；
单体化与属性查询：消费 b3dm batch table，支持建筑单体拾取与属性面板；
量测与分析：基于拾取坐标实现距离、面积、高度量测与通视分析；
地形接入：内网部署本地 terrain provider，替换椭球面地表；
多 tileset 调度：分块按业务可见性动态加减 primitives，控制显存峰值。

贡献者

刀刀

页面历史

最后编辑于大约 19 小时前

查看完整历史

Cesium 3D Tiles（b3dm）室外实景模型渲染设计与实践 ​

概述 ​

背景 ​

核心特性 ​

整体架构 ​

格式解析：3D Tiles 与 b3dm ​

1. 瓦片树与地理参考判定 ​

2. b3dm 二进制布局 ​

3. LOD 调度：屏幕空间误差 ​

工程接入：vite 8 下的 Cesium 自托管 ​

核心 Hook 实现原理 ​

职责划分 ​

三套坐标系 ​

内置相机控制器的三个缺陷 ​

轨道旋转：ENU 帧球面参数化 ​

平移：像素世界尺寸换算 ​

拾取 NaN 防御 ​

指针事件状态机 ​

公共组件 API 参考 ​

Props ​

Events ​

Expose ​

使用实例 ​

重定位：局部坐标数据的贴地约定 ​

边界场景与踩坑记录 ​

双引擎共存约定 ​

完整代码汇总 ​

总结与展望 ​

贡献者
