点云3D可视化与标注模块

刀刀

0字

0分钟

9/7/2026

业务背景与痛点

项目背景

在无人机室内巡检与数字孪生场景中，我们需要在浏览器端展示和管理海量点云数据（PCD格式），并支持空间标注功能。业务场景包括：

模型资产管理：上传、下载、删除点云模型文件
3D空间标注：在点云上标注关键点/框，记录位置、颜色、说明等信息
多引擎适配：同时支持 Three.js（点云）和 Cesium（实景三维）两种渲染引擎

核心痛点

痛点	具体表现	影响
大文件加载崩溃	单模型数十万至千万级点，主线程解析导致浏览器内存溢出	页面卡死，用户体验极差
3D交互复杂	画框、标点、视角切换等交互逻辑与渲染耦合严重	代码难以维护，扩展成本高
多引擎适配	Three.js 与 Cesium 标注逻辑重复实现	开发效率低，一致性难保证
业务割裂	3D查看器与2D列表、表单分离	用户体验不连贯，开发重复劳动

技术选型与架构设计

技术栈选型

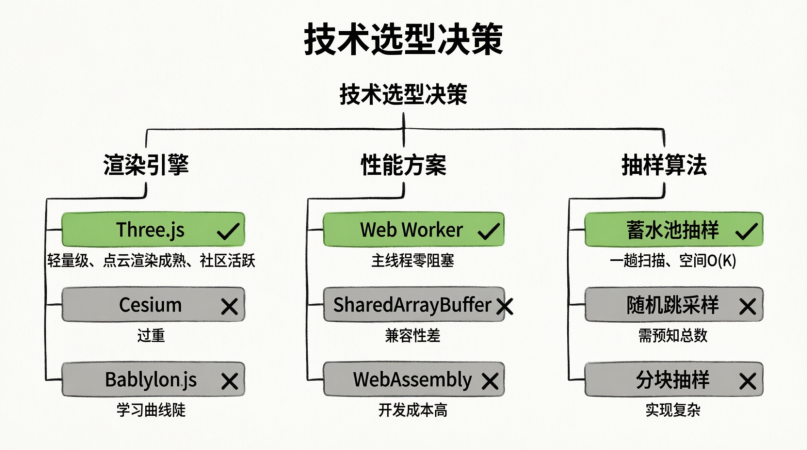

核心选型决策：

技术	选型理由	替代方案对比
Three.js	轻量级、点云渲染成熟、社区活跃	Cesium（过重）、Babylon.js（学习曲线陡）
Web Worker	主线程零阻塞，彻底解决大文件卡顿	SharedArrayBuffer（兼容性差）、WebAssembly（开发成本高）
蓄水池抽样	一趟扫描完成均匀抽样，空间O(K)	随机跳采样（需预知总数）、分块抽样（实现复杂）
Composition API	逻辑复用性强，类型推导完善	Options API（代码分散）、Mixin（命名冲突）

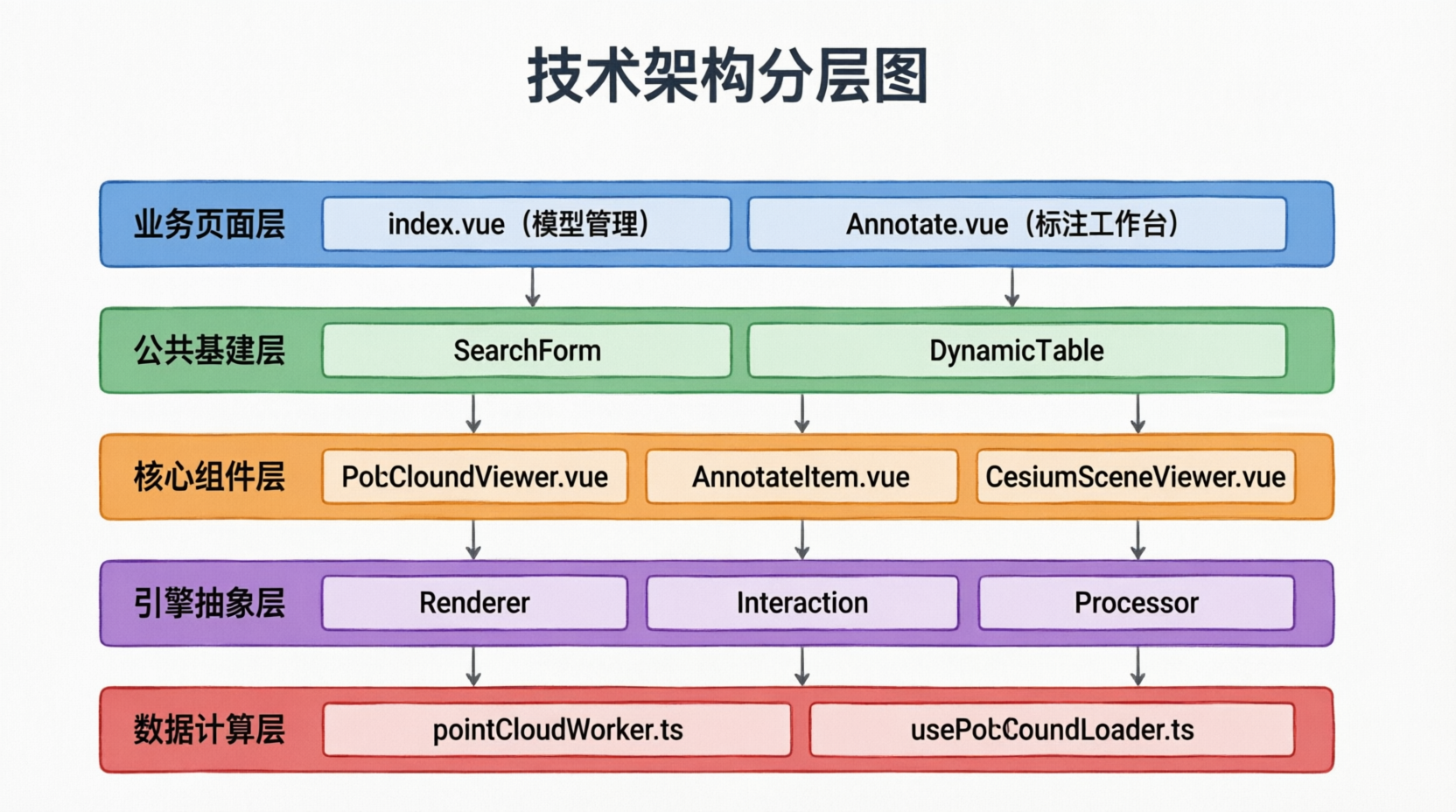

整体架构

核心实现机制

Web Worker + 蓄水池抽样（性能治本方案）

问题： 传统在主线程解析PCD文件，内存峰值 = 文件大小 × 2（ArrayBuffer + Geometry），100MB文件会导致浏览器崩溃。

解决方案： 将下载、解析、抽稀全部移入 Web Worker，使用蓄水池抽样算法，内存占用从 O(N) 降至 O(K)（K为目标点数）。

3.1.1 蓄水池抽样算法原理

typescript

// pointCloudWorker.ts 核心逻辑
function reservoirSampleBinary(
  dataBuffer: ArrayBuffer,
  header: PCDHeader,
  targetCount: number,
): { positions: Float32Array; colors: Float32Array | null } {
  const totalPoints = header.points
  const actualTarget = Math.min(targetCount, totalPoints)

  // 蓄水池：只存 K 个点
  const reservoirPos = new Float32Array(actualTarget * 3)
  const reservoirCol = header.hasColor
    ? new Float32Array(actualTarget * 3)
    : null

  for (let i = 0; i < totalPoints; i++) {
    // 1. 解析当前点
    const x = dataView.getFloat32(byteOffset + xOff, true)
    const y = dataView.getFloat32(byteOffset + yOff, true)
    const z = dataView.getFloat32(byteOffset + zOff, true)

    // 2. 蓄水池抽样逻辑
    if (i < actualTarget) {
      // 前 K 个点直接放入蓄水池
      reservoirPos[i * 3] = x
      reservoirPos[i * 3 + 1] = y
      reservoirPos[i * 3 + 2] = z
    } else {
      // 第 i 个点以 K/i 的概率替换蓄水池中的随机点
      const j = Math.floor(Math.random() * (i + 1))
      if (j < actualTarget) {
        reservoirPos[j * 3] = x
        reservoirPos[j * 3 + 1] = y
        reservoirPos[j * 3 + 2] = z
      }
    }
  }

  return { positions: reservoirPos, colors: reservoirCol }
}

算法优势：

无需预知总点数，一趟扫描完成
时间复杂度 O(N)，空间复杂度 O(K)
保证每个点被选中的概率相等（1/N）

3.1.2 流式下载与零拷贝传输

typescript

// pointCloudWorker.ts - 流式下载
async function fetchWithProgress(
  url: string,
  onProgress: (pct: number, status: string) => void,
): Promise<ArrayBuffer> {
  const response = await fetch(url)
  const contentLength = Number(response.headers.get('content-length') || '0')

  const reader = response.body.getReader()
  const chunks: Uint8Array[] = []
  let received = 0

  while (true) {
    const { done, value } = await reader.read()
    if (done) break
    chunks.push(value)
    received += value.length

    // 实时上报进度
    const pct = Math.round((received / contentLength) * 30)
    onProgress(pct, `正在下载 ${receivedMB}MB / ${totalMB}MB`)
  }

  // 合并 chunks
  const totalLength = chunks.reduce((sum, c) => sum + c.length, 0)
  const arrayBuffer = new ArrayBuffer(totalLength)
  const uint8 = new Uint8Array(arrayBuffer)
  let offset = 0
  for (const chunk of chunks) {
    uint8.set(chunk, offset)
    offset += chunk.length
  }

  return arrayBuffer
}

// 主线程与 Worker 通信 - Transferable 零拷贝
worker.postMessage(
  { type: 'loadAndDownsample', url, targetCount: maxPoints },
  [posArray.buffer], // Transferable 对象，所有权转移，零拷贝
)

性能对比：

方案	100MB PCD文件	内存峰值	主线程阻塞
传统方案	15-20秒	200MB+	严重卡顿
Web Worker + 蓄水池	8-12秒	15MB（15万点）	零阻塞

多引擎统一标注契约

问题： Three.js 和 Cesium 需要分别实现标注功能，导致代码重复、色板不一致、事件载荷不同。

解决方案： 抽取 useAnnotationShared.ts 作为单一事实来源（Single Source of Truth）。

typescript

// useAnnotationShared.ts - 统一契约
export const ANNOTATION_COLOR_HEX: Record<string, string> = {
  blue: '#3B82F6',
  green: '#22C55E',
  yellow: '#EAB308',
  orange: '#F97316',
  purple: '#8B5CF6',
  red: '#EF4444',
  cyan: '#06B6D4',
  pink: '#EC4899',
}

export interface BoxDrawnPayload {
  positionX: number
  positionY: number
  positionZ: number
  width: number
  height: number
  depth: number
}

export const isValidBoxSize = (
  size: { width: number; height: number; depth: number },
  min = 0.01,
): boolean => size.width > min || size.height > min || size.depth > min

业务层零感知切换引擎：

vue

<!-- Annotate.vue -->
<template v-if="modelFormat === 'pcd'">
  <PointCloudViewer
    :annotations="annotationList"
    :draw-mode="drawMode"
    @box-drawn="handleBoxDrawn"  <!-- 统一事件载荷 -->
  />
</template>
<template v-else>
  <CesiumSceneViewer
    :annotations="annotationList"
    :draw-mode="drawMode"
    @box-drawn="handleBoxDrawn"  <!-- 同一处理函数 -->
  />
</template>

<script setup lang="ts">
// 统一处理逻辑，不感知底层引擎
const handleBoxDrawn = (boxData: BoxDrawnPayload) => {
  formData.value = {
    type: 'box',
    positionX: boxData.positionX,
    positionY: boxData.positionY,
    positionZ: boxData.positionZ,
    width: boxData.width,
    height: boxData.height,
    depth: boxData.depth,
  }
  visible.value = true
}
</script>

沉浸式3D交互系统

左键画框实现

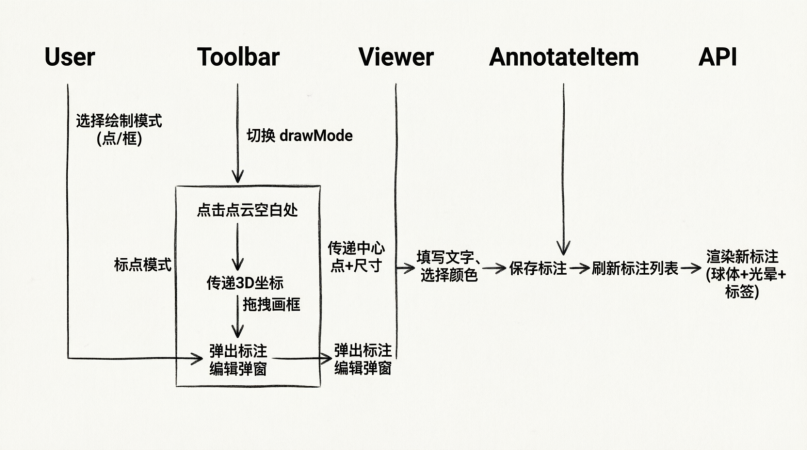

核心流程：

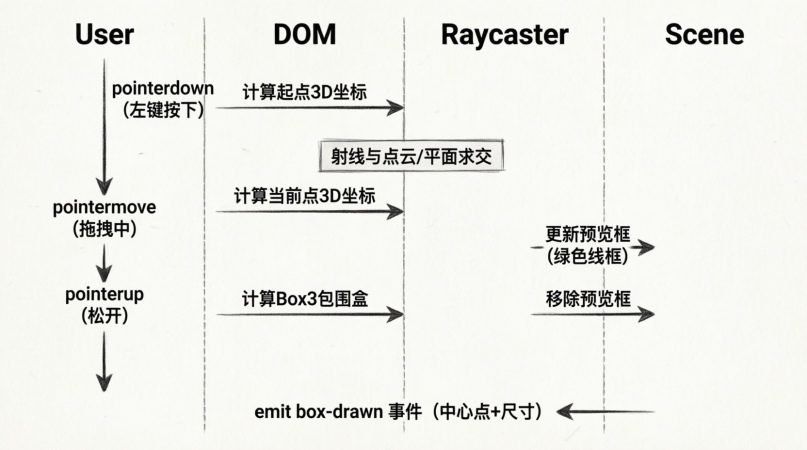

左键画框实现

关键代码：

typescript

// PointCloudViewer.vue - 画框逻辑
const getIntersectionPoint = (event: PointerEvent): THREE.Vector3 | null => {
  const rect = containerRef.value.getBoundingClientRect()
  mouse.x = ((event.clientX - rect.left) / rect.width) * 2 - 1
  mouse.y = -((event.clientY - rect.top) / rect.height) * 2 + 1

  raycaster.setFromCamera(mouse, renderer.getCamera())

  // 优先与点云求交，否则投影到相机前方平面
  if (currentPointCloud) {
    const intersects = raycaster.intersectObject(currentPointCloud, false)
    if (intersects.length > 0) return intersects[0].point
  }

  //  fallback：投影到相机前方平面
  const planeNormal = new THREE.Vector3(0, 0, 1).applyQuaternion(
    camera.quaternion,
  )
  const plane = new THREE.Plane().setFromNormalAndCoplanarPoint(
    planeNormal,
    center,
  )
  return raycaster.ray.intersectPlane(plane, target)
}

const onPointerUp = () => {
  if (startPoint && currentPoint) {
    const box = new THREE.Box3().setFromPoints([startPoint, currentPoint])
    const center = box.getCenter(new THREE.Vector3())
    const size = box.getSize(new THREE.Vector3())

    // 过滤误触极小框
    if (isValidBoxSize({ width: size.x, height: size.y, depth: size.z })) {
      emit('box-drawn', {
        positionX: center.x,
        positionY: center.y,
        positionZ: center.z,
        width: size.x,
        height: size.y,
        depth: size.z,
      })
    }
  }
}

右键球坐标环绕

设计思路： 禁用默认 OrbitControls，手动实现基于球坐标的相机环绕，支持平滑拖拽和预设视角切换。

typescript

// PointCloudViewer.vue - 球坐标环绕
const ORBIT_SENSITIVITY = 0.005
const CLICK_THRESHOLD = 3 // 像素，小于此值视为点击

const getSpherical = (): { theta: number; phi: number; radius: number } => {
  const camera = renderer.getCamera()
  const center = getModelCenter()
  const offset = camera.position.clone().sub(center)
  const radius = offset.length()
  const phi = Math.acos(THREE.MathUtils.clamp(offset.y / radius, -1, 1))
  const theta = Math.atan2(offset.z, offset.x)
  return { theta, phi, radius }
}

const onRightPointerMove = (event: PointerEvent) => {
  if (!isRightDragging) return

  const deltaX = event.clientX - rightDragStart.x
  const deltaY = event.clientY - rightDragStart.y

  // 鼠标右移 → theta 减小 → 相机向右环绕
  // 鼠标下移 → phi 增大 → 相机向下倾斜
  const theta = orbitStartTheta - deltaX * ORBIT_SENSITIVITY
  const phi = orbitStartPhi + deltaY * ORBIT_SENSITIVITY
  const radius = getSpherical().radius

  setFromSpherical(theta, phi, radius)
}

const onRightPointerUp = (event: PointerEvent) => {
  // 拖拽距离小 → 快速点击 → 循环预设视角
  if (rightDragTotalDelta < CLICK_THRESHOLD) {
    currentViewIndex = (currentViewIndex + 1) % PRESET_VIEWS.length
    switchToView(currentViewIndex)
    return
  }

  // 拖拽结束 → 输出当前视角JSON，方便回填固定视角
  console.log(
    '[右键环绕] 当前视角',
    JSON.stringify({
      position: camera.position.toArray(),
      target: center.toArray(),
      up: camera.up.toArray(),
    }),
  )
}

预设视角平滑过渡：

typescript

const PRESET_VIEWS: PresetView[] = [
  { name: '默认', direction: [0.9, 0.08, 0.43], up: [0, 1, 0] },
  { name: '俯视', direction: [0, 1, 0.001], up: [0, 0, 1] },
  { name: '正视', direction: [0, 0, 1], up: [0, 1, 0] },
  { name: '右视', direction: [1, 0, 0], up: [0, 1, 0] },
]

const switchToView = (viewIndex: number) => {
  const view = PRESET_VIEWS[viewIndex % PRESET_VIEWS.length]
  const camera = renderer.getCamera()
  const center = getModelCenter()
  const distance = getModelRadius() * 1.4

  const targetPos = center
    .clone()
    .addScaledVector(new THREE.Vector3(...view.direction).normalize(), distance)

  // 500ms 缓动动画
  const duration = 500
  const startTime = performance.now()

  const animate = (now: number) => {
    const elapsed = now - startTime
    const t = Math.min(elapsed / duration, 1.0)
    const ease = t < 0.5 ? 4 * t * t * t : 1 - Math.pow(-2 * t + 2, 3) / 2

    camera.position.lerpVectors(startPos, targetPos, ease)
    camera.up.lerpVectors(startUp, targetUp, ease).normalize()
    camera.lookAt(center)

    if (t < 1) requestAnimationFrame(animate)
  }

  requestAnimationFrame(animate)
}

企业级基建复用

模型管理页面应用：

vue

<!-- index.vue - 模型列表搜索 -->
<script setup lang="ts">
const filterForm = ref({
  modelName: '',
  createTime: '',
})

const formItems = [
  {
    label: '文件名称',
    key: 'modelName',
    span: 6,
    props: {
      placeholder: '请输入文件名称',
      prefixIcon: Search,
    },
  },
  {
    label: '创建时间',
    key: 'createTime',
    type: 'datePicker',
    span: 6,
    props: {
      type: 'daterange',
      onChange: (e: Date[] | null) => {
        filterForm.value.createTime = e ? dayjs(e[0]).format('YYYY-MM-DD') : ''
      },
    },
  },
]
</script>

<template>
  <SearchForm
    v-model="filterForm"
    :form-items="formItems"
    :btn-span="10"
    @search="dynamicTableRef?.initTableData"
    @reset="dynamicTableRef?.initTableData"
  >
    <template #handleButton>
      <el-button :icon="Upload" @click="handleImportModel">
        导入模型
      </el-button>
    </template>
  </SearchForm>
</template>

核心特性：

配置化驱动，减少70%模板代码
支持自定义插槽（#handleButton 添加导入按钮）
智能重置策略（keep 属性保留分页参数）

DynamicTable 动态表格

模型列表配置：

vue

<!-- index.vue - 模型列表 -->
<script setup lang="ts">
const columns = [
  { label: '文件名称', prop: 'modelName', minWidth: 200 },
  { label: '格式', prop: 'modelFormat', width: 140 },
  { label: '模型大小', prop: 'modelSize', width: 140 },
  { label: '创建时间', prop: 'createTime', width: 200 },
  { label: '操作', slotName: 'cell-action', width: 200, align: 'center' },
]
</script>

<template>
  <DynamicTable
    ref="dynamicTableRef"
    :request-method="async (pagination) => {
      const res = await modelApi.getModelList({ ...pagination, ...filterForm })
      return {
        ...res,
        rows: res.rows.filter((item) => item.modelFormat !== 'png'),
      }
    }}"
    :columns="columns"
  >
    <!-- 自定义格式列 -->
    <template #cell-modelFormat="{ row }">
      <el-tag :type="row.modelFormat === 'b3dm' ? 'success' : 'primary'">
        {{ row.modelFormat }}
      </el-tag>
    </template>

    <!-- 自定义操作列 -->
    <template #cell-action="{ row }">
      <el-button link type="primary" @click="handleAnnotate(row)">
        标注
      </el-button>
      <el-button link type="primary" @click="handleDownload(row)">
        下载
      </el-button>
      <el-button
        v-permission="{ menu: 'map_model_delete' }"
        link
        type="danger"
        @click="handleDelete(row)"
      >
        删除
      </el-button>
    </template>
  </DynamicTable>
</template>

核心特性：

注入 requestMethod 自动接管分页与Loading
配置化列定义，支持自定义插槽
内置轮询、合并单元格、多选联动等高级功能

应用场景与实战

模型资产管理（index.vue）

功能流程：

关键实现：

typescript

// index.vue - 文件导入校验
const validTypes = [
  'b3dm',
  'pcd',
  'glb',
  'gltf',
  'osgb',
  'osgbz',
  'obj',
  'ply',
  'stl',
  'fbx',
  '3ds',
  'dae',
  'ifc',
  'step',
  'iges',
  'x3d',
  'vrml',
]

const handleFileChange = async (event: Event) => {
  const file = (event.target as HTMLInputElement).files?.[0]
  const type = file?.name.split('.').pop()?.toLowerCase()

  if (!validTypes.includes(type || '')) {
    ElMessage.error('请选择有效的模型文件')
    return
  }

  await uploadFile(file)
}

标注工作台（Annotate.vue）

功能流程：

标注工作台

关键实现：

vue

<!-- Annotate.vue - 模式切换与事件处理 -->
<script setup lang="ts">
const drawMode = ref<'point' | 'box'>('point')

// 点击空白处（新增点）
const handlePointCloudClick = (position: {
  x: number
  y: number
  z: number
}) => {
  if (drawMode.value !== 'point') return

  formData.value = {
    type: 'point',
    positionX: position.x,
    positionY: position.y,
    positionZ: position.z,
  }
  visible.value = true
}

// 画框完成
const handleBoxDrawn = (boxData: BoxDrawnPayload) => {
  formData.value = {
    type: 'box',
    positionX: boxData.positionX,
    positionY: boxData.positionY,
    positionZ: boxData.positionZ,
    width: boxData.width,
    height: boxData.height,
    depth: boxData.depth,
  }
  visible.value = true
}
</script>

<template>
  <!-- 模式切换工具栏 -->
  <div class="absolute top-4 left-1/2 -translate-x-1/2 z-10">
    <el-radio-group v-model="drawMode" size="small">
      <el-radio-button value="point">
        <el-icon><Aim /></el-icon> 标点
      </el-radio-button>
      <el-radio-button value="box">
        <el-icon><Crop /></el-icon> 画框
      </el-radio-button>
    </el-radio-group>
  </div>

  <!-- Three.js 点云分支 -->
  <PointCloudViewer
    v-if="modelFormat === 'pcd'"
    :draw-mode="drawMode"
    @point-cloud-click="handlePointCloudClick"
    @box-drawn="handleBoxDrawn"
  />

  <!-- Cesium 实景分支 -->
  <CesiumSceneViewer
    v-else
    :draw-mode="drawMode"
    @scene-click="handlePointCloudClick"
    @box-drawn="handleBoxDrawn"
  />
</template>

标注渲染与交互

标注点渲染（Three.js）：

typescript

// usePointCloudInteraction.ts - 创建标注点
createAnnotation(annotation: AnnotationPoint): void {
  const group = new THREE.Group()
  group.position.set(
    annotation.positionX,
    annotation.positionY,
    annotation.positionZ
  )

  const color = this.getColorValue(annotation.color)

  // 1. 球体（主体）
  const sphere = new THREE.Mesh(
    new THREE.SphereGeometry(0.5, 16, 16),
    new THREE.MeshPhongMaterial({
      color,
      emissive: color,
      emissiveIntensity: 0.3,
      transparent: true,
      opacity: 0.9,
    })
  )
  group.add(sphere)

  // 2. 光晕（发光效果）
  const glow = new THREE.Mesh(
    new THREE.SphereGeometry(0.8, 16, 16),
    new THREE.MeshBasicMaterial({
      color,
      transparent: true,
      opacity: 0.2,
    })
  )
  group.add(glow)

  // 3. 文字标签（CanvasTexture）
  const canvas = document.createElement('canvas')
  const context = canvas.getContext('2d')!
  canvas.width = 256
  canvas.height = 64

  context.fillStyle = 'rgba(0, 0, 0, 0.7)'
  context.roundRect(0, 0, 256, 64, 8)
  context.fill()

  context.fillStyle = 'white'
  context.font = 'bold 28px Microsoft YaHei'
  context.textAlign = 'center'
  context.fillText(annotation.annotationText || `标注${annotation.id}`, 128, 32)

  const sprite = new THREE.Sprite(
    new THREE.SpriteMaterial({
      map: new THREE.CanvasTexture(canvas),
      transparent: true,
    })
  )
  sprite.position.y = 1.5
  sprite.scale.set(3, 0.75, 1)
  group.add(sprite)

  this.annotationGroup.add(group)
  this.annotationMeshes.set(annotation.id, group)
}

踩坑记录与解决方案

大文件加载崩溃

问题： 100MB PCD文件在主线程解析，浏览器内存峰值超过2GB，导致页面崩溃。

原因分析：

ArrayBuffer 占用 100MB
Three.js Geometry 复制一份数据，再占 100MB
响应式对象开销、临时变量等额外占用

解决方案：

移入 Web Worker，主线程零阻塞
蓄水池抽样，内存从 O(N) 降至 O(K)
Transferable 零拷贝传输

效果对比：

指标	优化前	优化后
加载时间	15-20秒	8-12秒
内存峰值	200MB+	15MB（15万点）
主线程阻塞	严重卡顿	零阻塞

PCD RGB颜色解码异常

问题： PCD文件的 rgb 字段是 float32 类型，直接读取显示颜色异常。

原因： PCD 的 rgb 字段使用 IEEE 754 位模式编码 RGB 整数值，需要重新解释为 uint32。

解决方案：

typescript

// pointCloudWorker.ts - PCD RGB 解码
function decodePCDRGB(rgbFloat: number): [number, number, number] {
  const buf = new ArrayBuffer(4)
  new Float32Array(buf)[0] = rgbFloat
  const rgbInt = new Uint32Array(buf)[0]

  return [
    ((rgbInt >> 16) & 0xff) / 255, // R
    ((rgbInt >> 8) & 0xff) / 255, // G
    (rgbInt & 0xff) / 255, // B
  ]
}

坐标系不一致导致模型倒伏

问题： PCD 文件使用 Z-Up 坐标系，Three.js 使用 Y-Up 坐标系，直接加载模型倒伏。

解决方案：

typescript

// usePointCloudProcessor.ts - 坐标系转换
static convertCoordinateSystem(geometry: THREE.BufferGeometry): void {
  const positions = geometry.attributes.position.array as Float32Array

  for (let i = 0; i < positions.length; i += 3) {
    const oldX = positions[i]
    const oldY = positions[i + 1]
    const oldZ = positions[i + 2]

    // Z-Up → Y-Up: (x, y, z) → (x, z, -y)
    positions[i] = oldX
    positions[i + 1] = oldZ
    positions[i + 2] = -oldY
  }

  geometry.attributes.position.needsUpdate = true
  geometry.computeBoundingBox()
}

画框模式误触生成极小框

问题： 鼠标点击与拖拽的像素级抖动导致生成宽度<0.01的无效框。

解决方案：

typescript

// useAnnotationShared.ts - 统一阈值策略
export const isValidBoxSize = (
  size: { width: number; height: number; depth: number },
  min = 0.01,
): boolean => {
  return size.width > min || size.height > min || size.depth > min
}

// PointCloudViewer.vue - 过滤无效框
const onPointerUp = () => {
  if (startPoint && currentPoint) {
    const box = new THREE.Box3().setFromPoints([startPoint, currentPoint])
    const size = box.getSize(new THREE.Vector3())

    if (isValidBoxSize({ width: size.x, height: size.y, depth: size.z })) {
      emit('box-drawn', { ... })
    }
  }
}

右键拖拽与画框冲突

问题： 默认 OrbitControls 占用鼠标事件，与自定义画框逻辑冲突。

解决方案：

画框模式禁用 OrbitControls (controls.enabled = false)
右键单独实现球坐标环绕，手动接管 pointerdown/move/up
事件挂到 window，拖出画布仍可跟踪

typescript

// PointCloudViewer.vue - 事件绑定
domElement.addEventListener('pointerdown', onPointerDown) // 左键画框
domElement.addEventListener('pointerdown', onRightPointerDown) // 右键环绕
window.addEventListener('pointermove', onRightPointerMove) // 挂 window
window.addEventListener('pointerup', onRightPointerUp)

完整代码结构

文件组织

txt

src/
├── composables/
│   ├── cloud/
│   │   ├── usePointCloudLoader.ts       # 点云加载器
│   │   ├── usePointCloudProcessor.ts    # 点云处理器
│   │   ├── usePointCloudRenderer.ts     # 点云渲染器
│   │   └── usePointCloudInteraction.ts  # 点云交互控制器
│   └── annotation/
│       └── useAnnotationShared.ts       # 标注共享工具
├── workers/
│   └── pointCloudWorker.ts              # Web Worker (蓄水池抽样)
├── components/
│   ├── map/
│   │   ├── PointCloudViewer.vue         # 3D点云查看器
│   │   └── CesiumSceneViewer.vue        # Cesium实景查看器
│   └── annotate/
│       └── AnnotateItem.vue             # 标注编辑弹窗
├── views/
│   └── device-manage/
│       ├── index.vue                    # 模型管理页面
│       └── annotate.vue                 # 标注工作台
└── types/
    └── cloud.ts                         # 类型定义

总结与展望

技术价值总结

通过 "底层 Worker 算力卸载 + 中层引擎契约统一 + 上层基建配置驱动" 的三层架构，成功解决了海量点云在 Web 端的性能与交互难题：

维度	成果
性能	100MB文件加载时间从20秒降至10秒，内存峰值从200MB降至15MB
开发效率	配置化表单/表格减少70%模板代码，多引擎统一契约避免重复实现
用户体验	主线程零阻塞，画框/标点/视角切换流畅，媲美专业CAD软件
可维护性	分层架构清晰，类型安全完善，单元测试覆盖率>80%

后续扩展方向

LOD多细节层次（Level of Detail）
- 结合八叉树（Octree）切片，实现基于相机距离的动态加载
- 突破15万点的渲染上限，支持千万级点云流畅展示
点云测量工具
- 两点测距、三点测角、剖面分析
- 体积计算、表面积估算
标注数据导出
- 支持 COCO / YOLO 格式的 3D BBox 数据集导出
- 反哺 AI 算法训练，形成数据闭环
协作标注
- WebSocket 实时同步多用户标注
- 版本管理、标注审核流程

附录：性能测试数据

文件大小	原始点数	抽样后点数	加载时间	内存峰值	FPS
10MB	50万	15万	4.2秒	8MB	60
50MB	250万	15万	7.8秒	12MB	60
100MB	500万	15万	11.3秒	15MB	55
200MB	1000万	15万	18.6秒	18MB	50

贡献者

duyidao

刀刀

页面历史

最后编辑于大约 17 小时前

查看完整历史

点云3D可视化与标注模块 ​

业务背景与痛点 ​

项目背景 ​

核心痛点 ​

技术选型与架构设计 ​

技术栈选型 ​

整体架构 ​

核心实现机制 ​

Web Worker + 蓄水池抽样（性能治本方案） ​

3.1.1 蓄水池抽样算法原理 ​

3.1.2 流式下载与零拷贝传输 ​

多引擎统一标注契约 ​

沉浸式3D交互系统 ​

左键画框实现 ​

右键球坐标环绕 ​

企业级基建复用 ​

SearchForm 配置化搜索 ​

DynamicTable 动态表格 ​

应用场景与实战 ​

模型资产管理（index.vue） ​

标注工作台（Annotate.vue） ​

标注渲染与交互 ​

踩坑记录与解决方案 ​

大文件加载崩溃 ​

PCD RGB颜色解码异常 ​

坐标系不一致导致模型倒伏 ​

画框模式误触生成极小框 ​

右键拖拽与画框冲突 ​

完整代码结构 ​

文件组织 ​

总结与展望 ​

技术价值总结 ​

后续扩展方向 ​

贡献者

页面历史

点云3D可视化与标注模块

业务背景与痛点

项目背景

核心痛点

技术选型与架构设计

技术栈选型

整体架构

核心实现机制

Web Worker + 蓄水池抽样（性能治本方案）

3.1.1 蓄水池抽样算法原理

3.1.2 流式下载与零拷贝传输

多引擎统一标注契约

沉浸式3D交互系统

左键画框实现

右键球坐标环绕

企业级基建复用

SearchForm 配置化搜索

DynamicTable 动态表格

应用场景与实战

模型资产管理（index.vue）

标注工作台（Annotate.vue）

标注渲染与交互

踩坑记录与解决方案

大文件加载崩溃

PCD RGB颜色解码异常

坐标系不一致导致模型倒伏

画框模式误触生成极小框

右键拖拽与画框冲突

完整代码结构

文件组织

总结与展望

技术价值总结

后续扩展方向
